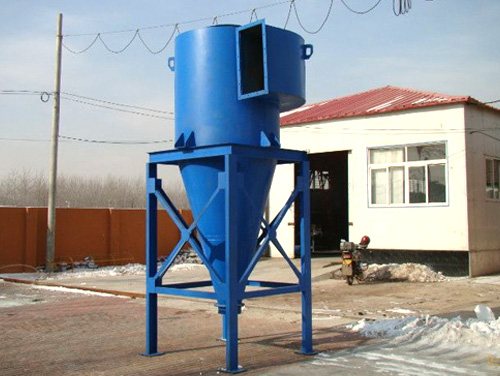

CLT/A型旋风除尘器是我公司生产的一种具有阻力小，除尘效率高，处理风量大，性能稳定，占地面积小结构简单的除尘设备，它有实用、廉价等特点。适用于各种机械加工，冶金建材，矿山采掘的粗、中级粉尘处理净化等。
CLT/A型旋风除尘器工作原理
含尘气流由进口沿切线方向进入旋风除尘器后，沿器壁由上而下作旋转运动，这股旋转向下的气流称为外涡旋（外涡流），外涡旋到达锥体底部转而沿轴心向上旋转，最后经排出管排出。这股向上旋转的气流称为内涡旋（内涡流）。外涡旋和内涡旋的旋转方向相同，含尘气流作旋转运动时，尘粒在惯性离心力推动下移向外壁，到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗实现净化。气流从除尘器顶部向下高速旋转时，顶部压力下降，一部分气流会带着细尘粒沿外壁面旋转向上，到达顶部后，在沿排出管旋转向上从排出管排出。
CLT旋风除尘器的优点：
1、设备结构体积小，结构简单，占地面积少，造价低，设备阻力小，处理风量大；
2、没有转动机构和运动部件，维护管理方便，无技术要求；
3、可用于高温含尘气体的净化，一般碳钢制造的旋风除尘器可用于100℃烟气净化。内壁札耐火材料的旋风除尘器可用于500℃烟气的处理；
4、干法清灰，有利于回收有价值瞅尘；
5、适用面广，除尘器内敷设耐磨、耐腐蚀的内衬，可用来净化含高腐蚀粉尘的烟气。
|
综合型式 |
进 口 风速m/s |
型 号 |
|||||||||
|
CLT/A-3.0 |
CLT/A-3.5 |
CLT/A-4 |
CLT/A-4.5 |
CLT/A-5 |
CLT/A-5.5 |
CLT/A-6 |
CLT/A-7.5 |
CLT/A-7 |
CLT/A-8 |
||
|
Φ300 |
Φ350 |
Φ400 |
Φ450 |
Φ500 |
Φ550 |
Φ600 |
Φ650 |
Φ700 |
Φ800 |
||
|
单筒 |
12 15 18 |
670 830 1000 |
910 1140 1360 |
1180 1480 1780 |
1500 1870 2250 |
1860 2320 2780 |
2240 2800 3366 |
2670 3340 4000 |
3130 3920 4700 |
3630 4540 5440 |
4750 5940 7130 |
|
双筒 |
12 15 18 |
670 830 1000 |
910 1140 1360 |
1180 1480 1780 |
1500 1870 2250 |
1860 2320 2780 |
2240 2800 3366 |
2670 3340 4000 |
3130 3920 4700 |
3630 4540 5440 |
4750 5940 7130 |
|
三筒 |
12 15 18 |
2010 2490 3000 |
2730 3420 4080 |
3540 4440 5340 |
4500 5610 6750 |
5580 6960 8340 |
6720 840 10080 |
8010 10020 12000 |
9390 11760 14100 |
10890 13620 16370 |
14250 17820 21390 |
|
四筒 |
12 15 18 |
2680 3320 4000 |
3640 4480 5440 |
4720 5920 7120 |
6000 2480 9000 |
7440 9280 11120 |
8960 11200 13400 |
10680 13360 16000 |
12520 15680 18800 |
14520 18160 21760 |
19000 23760 28520 |
|
六筒 |
12 15 18 |
4050 4980 6000 |
5460 6840 8160 |
7080 8880 1068 |
9000 11220 13500 |
11160 13920 16680 |
13400 16800 20160 |
16020 20040 24000 |
18780 25641 28200 |
21780 27240 32640 |
28500 35640 42780 |
|
进口风速m/s |
压力损失(20℃M H2O) |
||||||||||
|
X型 |
Y型 |
||||||||||
|
12 |
49 |
44 |
|||||||||
|
15 |
77 |
69 |
|||||||||
|
18 |
110 |
99 |
|||||||||
