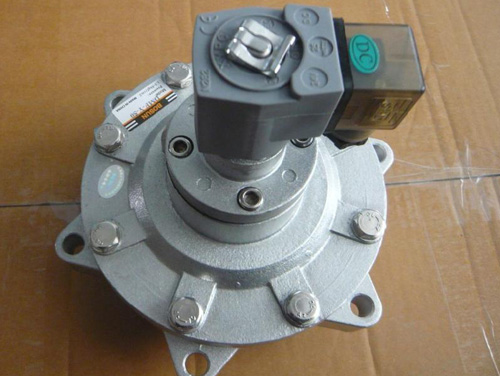

DMF-Y淹没式电磁脉冲阀

发布时间:2018/04/17 14:41:30   浏览:

DMF-Y淹没式电磁脉冲阀(亦称嵌入式阀),它直接安装在分气箱上,具有更好的流通特性。压力损失有所下降,适合于气源压力较低的工作场合。

DMF-Y淹没式脉冲电磁阀工作原理

膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于“开启”状态。脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。电信号是以毫秒计时,脉冲阀开启的一瞬间,产生强大的冲击气流,从而实现瞬间喷吹。

技术参数

参数项

参数值

工作压力

0.4Mpa-0.6Mpa

工作介质

清洁空气(经过除油、除水处理的洁净气体)

电压

DC24V AC110V AC220V

电流

0.8A, 0.46A 0.23A

温度等级

-25℃-80℃,-25℃-150℃,-25℃-220℃

空气相对湿度

≤85%

防护等级

IP65

使用寿命

100万次或三年(规范安装、正确使用、合理维护条件下)

材质说明

参数项

参数值

阀体

ADC12铝合金

先导组件

430FR不锈钢等材料

膜片

进口丁晴橡胶

弹簧

321不锈钢

紧固件

302不锈钢

备注:
以上参数经国家计量测试技术研究单位试验检测,达到中华人民共和国国家标准。
产品每项指标均经过严格检测,合格后进入装配,成品阀均通过通电通气检测合格后,准予出厂。

规格型号

序号

型号规格

公 制

英 制

膜片数

出气口连接形式

重 量

1

DMF-Y-25

Φ25

1"

1

G1"

0.80kg

2

DMF-Y-40S

Φ40

11/2"

2

G11/2"

1.20kg

3

DMF-Y-50S

Φ50

2"

2

Φ60

2.50kg

4

DMF-Y-62S

Φ62

21/2"

2

Φ75

3.00kg

5

DMF-Y-76S

Φ76

3"

2

Φ89

3.70kg

6

DMF-Y-90S

Φ90

31/2"

2

Φ102

5.00kg

7

DMF-Y102S

Φ102

4"

2

Φ114

5.50kg

8

DMF-YA76S

Φ76

3"

2

Φ89

3.00kg
