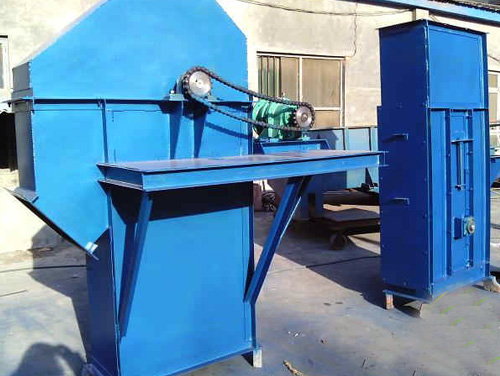

D型斗式提升机

发布时间:2018/04/17 14:55:24   浏览:

D型斗式提升机代号为D,即带式斗式提升机; 产品规格以斗宽表示。相比链圆环链式斗式提升机该提升机具有规格多输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。该提升机为离心式或混合方式卸料,掏取式装料,适用输送堆积密度不大于1.5t/m3的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过60度。

D型斗式提升机的构造是:固接着一系列料斗的牵引构件(胶带、链条)环绕在提升机的头轮与底轮之间构成闭合轮廓。驱动装置与头轮相连,使斗式提升机获得动力并驱使运转。张紧装置与底轮相连,使牵引构件获得必要的初张力,以保证正常运转。物料从提升机底部供入,通过一系列料斗向上提升至头部,并在该处进行卸载,从而实现在竖直方向内运送物料。斗式提升机的料斗和牵引构件等走行部分以及头轮、底轮等安装在全封闭的罩壳之内。

D型斗式提升机具有以下特点:

1、输送量大,相同斗宽的TD型与D型相比,输送量增大近一倍;

2、牵引件采用高强度橡胶输送带具有较高的抗拉强度,使用寿命长;

3、整机结构简单、安装方便、便于调整、维修和保养;

4、牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。

D型斗式提升机型号参数列表 :

提升机型号 传动装置制法 圆柱齿轮减速机代号 电动机型号 传动装置功率
Kw
传动装置重量
Kg
右装传动装置 左装传动装置
D160 C1 ZQ250-Ⅴ-3Z ZQ250-Ⅴ-4Z Y112M-6 2.2 170
D250 C1 ZQ350-Ⅴ-3Z ZQ350-Ⅴ-4Z Y132S-6 3 449
C2 ZQ350-Ⅴ-3Z ZQ350-Ⅴ-4Z Y132M2-6 5.5 470
C3 ZQ400-Ⅴ-3Z ZQ400-Ⅴ-4Z Y132M2-6 5.5 568
C4 ZQ400-Ⅴ-3Z ZQ400-Ⅴ-4Z Y160M-6 7.5 640
D350 C1 ZQ400-Ⅴ-3Z ZQ400-Ⅴ-4Z Y132M2-6 5.5 590
C2 ZQ400-Ⅴ-3Z ZQ400-Ⅴ-4Z Y160M-6 7.5 663
C3 ZQ500-Ⅴ-3Z ZQ500-Ⅴ-4Z Y160L-6 11 855
C4 ZQ500-Ⅴ-3Z ZQ500-Ⅴ-4Z Y160L-6 11 855
D450 C1 ZQ400-Ⅳ-3Z ZQ400-Ⅳ-4Z Y160M-6 7.5 685
C2 ZQ500-Ⅳ-3Z ZQ500-Ⅳ-4Z Y160L-6 11 895

D型斗式提升机用于在坚直方向内或在很大倾斜角时运送散粒或碎块物料,例如水泥、砂、土煤、碱、耐火材料、化学材料、粮食、面粉等。在各种建筑材料、化学工业、耐火材料工业、冶金和化学工业、食品工业、铸造车间、面粉厂和粮食仓库等处,斗式提升机获得了广泛的应用。
