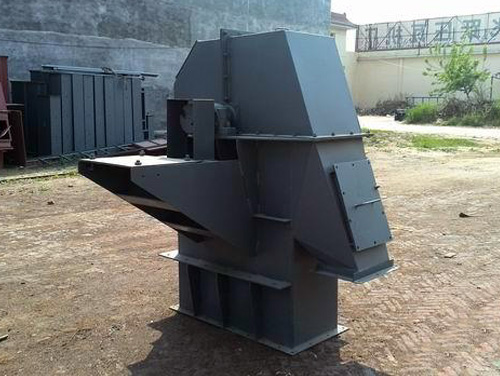

NE型斗式提升机

NE型斗式提升机是应用最广泛的一种垂直提升设备，该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度在 250℃以下。

NE型板链斗式提升机是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料，重力式卸料·链条是优质合金钢高强度板式链条，耐磨而可靠。驱动部分采用硬齿面减速器。

NE型斗式提升机机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

产品特点

1.密封性好，环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低，由于节能和维修少，使用成本极低。

4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。

5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。

8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

NE型斗式提升机的工作原理：

NE型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间的机壳，驱动装置，逆止制动装置等组成，适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。

NE型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑、重量轻，而且其内部带有异型辊逆止器，逆止可靠。
